Zasada:

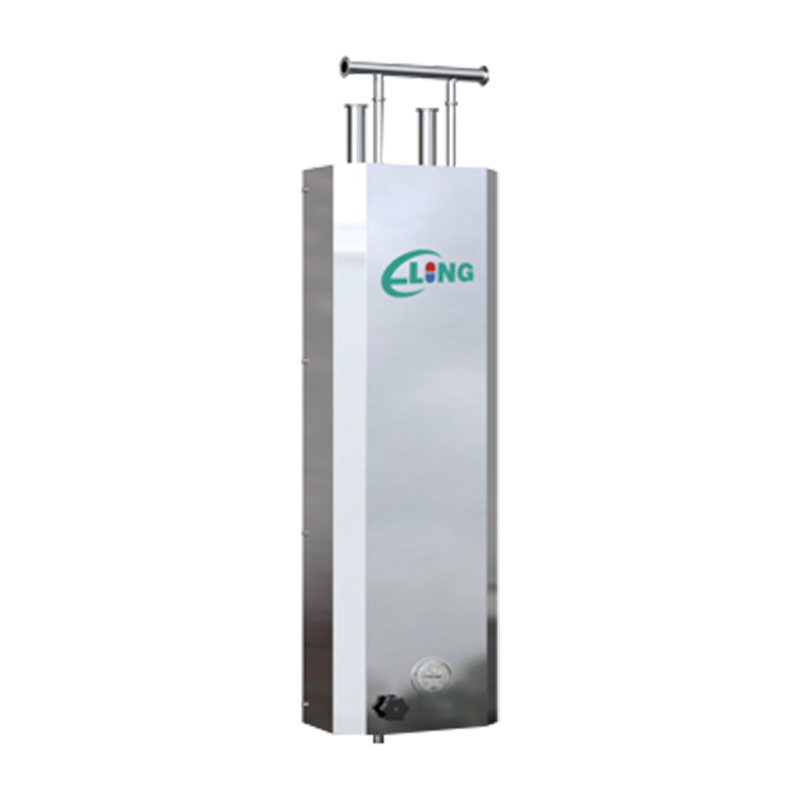

Wymiennik ciepła rura w rurze jest wydajnym i solidnym urządzeniem do wymiany ciepła, szeroko stosowanym w procesach farmaceutycznych do wymiany ciepła między dwoma płynami, przy jednoczesnym ścisłym zachowaniu separacji płynów. Składa się z trzech rurek umieszczonych współosiowo wewnątrz rurek, tworzących dwa niezależne kanały przepływowe – gorący płyn przepływa przez rurkę pośrednią, a zimny płyn przepływa przez rurkę wewnętrzną i zewnętrzną.
Typowe warunki stosowania PHC:
Produkty serii PHC nadają się głównie do chłodzenia punktów wody w instalacjach wody czystej i wody wtryskowej, z wbudowanymi systemami kontroli przepływu i temperatury. Modułowa konstrukcja ułatwiająca instalację.
W trybie czuwania obieg wody chłodzącej jest wyłączony, a wymiennik ciepła można traktować jako podobieg w systemie. Czysta woda/woda wtryskiwana będzie przepływać przez wymiennik ciepła i powracać do obwodu głównego, utrzymując wymiennik ciepła i obwód główny w stanie ciągłej dezynfekcji.
W trybie chłodzenia zawór sterujący wodą chłodzącą otwiera się automatycznie, a woda chłodząca uczestniczy w pracy chłodzącej. Natężenie przepływu wody do punktu poboru wody można regulować za pomocą pokrętła, a nadmiar czystej wody/wody do wtryskiwania zostanie zawrócony do obwodu głównego.
Główne cechy wymienników ciepła rura w rurze
1. Konstrukcja trójkanałowa: Zimne i gorące płyny przepływają oddzielnie w dwóch kanałach, minimalizując ryzyko skażenia krzyżowego, co jest kluczowym wymogiem w produkcji farmaceutycznej.
2. Kompaktowa i modułowa konstrukcja: Wymiennik ciepła ma zwartą konstrukcję i wbudowane zawory sterujące i nie wymaga elementów elektrycznych ani sterujących.
3. Ciągły przepływ gorącej wody pozwala na utrzymanie jej przez cały czas w stanie zdezynfekowanym,
4. Efektywne przenoszenie ciepła: Konstrukcja współosiowa obsługuje konfigurację przed i za prądem, przy natężeniach przepływu od 300 l do 2500 l i zakresach temperatur od 85 ℃ do 25/40 ℃
Zastosowanie w farmacji
Czyszczenie narzędzi produkcyjnych
Preparat płynny w niskiej temperaturze
Sprzęt doświadczalny Zakres ręcznego czyszczenia zaworów, armatury, manometrów itp
Zalety wymienników ciepła rura w rurze
Konstrukcja sanitarna: Zgodna z GMP (Dobra Praktyka Produkcyjna), gładka powierzchnia, łatwa do czyszczenia (umożliwia czyszczenie CIP/SIP).
Wysoka sprawność cieplna: maksymalizuje wykorzystanie energii i zmniejsza koszty operacyjne.
Niskie koszty utrzymania: prosta konstrukcja, redukująca przestoje.
Konfigurowalny: można go zaprojektować zgodnie z różnymi natężeniami przepływu i zakresami temperatur.
Wbudowany moduł sterujący zaworami, uruchamianie jednym kliknięciem, łatwe osiągnięcie celu chłodzenia.
Wszystkie powierzchnie mające kontakt z produktem zostały poddane pasywacji o wartości Ra mniejszej niż 0,4um i mogą być polerowane elektrolitycznie
Konstrukcja ze stali nierdzewnej 316L
Dostarczaj kompletne dokumenty wysokiej jakości
Zgodny ze standardami ASME BPE
Technologia patentowa:
Przełącznik sterowania jednym kliknięciem, prosty i wydajny
Automatycznie spuść częściowo schłodzoną wodę (75 ℃ -85 ℃) podczas pobierania wody
Automatycznie spuść schłodzoną wodę (25 ℃ -40 ℃) po wyłączeniu
Skutecznie zapewniają bezpieczeństwo operatorów i systemów wodnych
Parametry techniczne:
• Interfejs czysta woda/woda do wtryskiwania: 3/4 ~1" TC
• Interfejs wody chłodzącej: 1,5”, 2”, 3” TC
• Maksymalny ruch procesowy: 25 000 l/h
• Ciśnienie projektowe: 10 barów
• Temperatura projektowa: 150°C
• Materiał:
